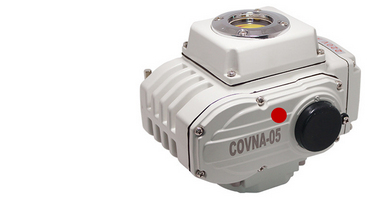

科威纳05系列开关型电动执行器

安装方式直装式工作电源AC220V电机功率10W额定电流0.25A标准力矩50Nm回转角度0~90°90°动作时间20秒控制电路开关型无源触点信号反馈绝缘阻抗100MΩ/500VDC绝缘强度1分钟,1500VAC防护等级IP65，可选IP68安装角度360°任意角度安装电气接口G1/2防水电缆接头、电源线、信号线各一根环境温度-30°C~+60°C选装功能机械式过载保护功能；加热除湿器配套球阀DN15, DN20, DN25, DN32, PN≤1.6MPa配套碟阀DN32, DN40, DN50, DN65, PN≤1.0MPa

▋ 性能特点

铝合金压铸外壳

优质铝合金压铸外壳，外观精巧，造型美观，**扭矩4000Nm，防护等级可达IP68。整机经过2kgf/cm²密封性实验，可置于20m水深不渗漏。

阀门状态显示

简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片，拒绝采用抗老化性差，受温度变化极易变形的塑料镜片。

原装进口导电塑料定位器

高品质原装进口导电塑料定位器，精度更高，寿命更长。

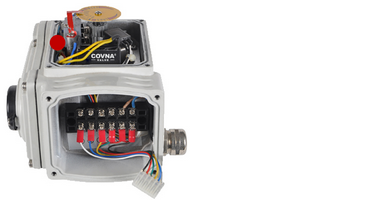

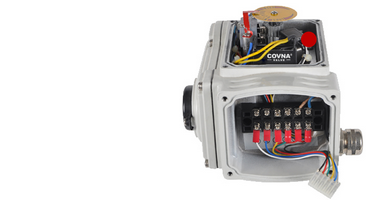

电气限位行程微调节装置

采用独有的**技术设计，只需一只六角扳手，即可很方便地对执行机构的开向电气限位行程进行调整。同时独特的微量调节功能，使得电气限位行程的调整更加精准。

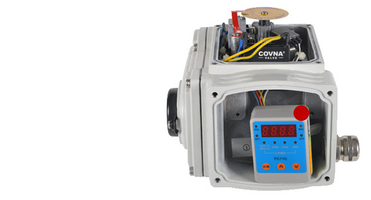

伺服控制器

独特的电子制动功能有效消除电机惯量，定位精确0.3%以上。输入、输出，电源三级光电隔离，搞干扰性能**，可控硅输出，动作时间快，频度可达1200次。

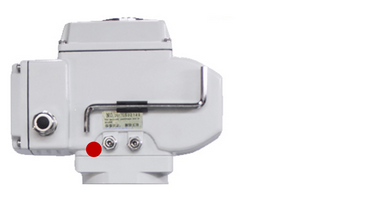

机械限位行程调节装置

不锈钢制作的机械行程限位螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节，螺栓置于外部，每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度，但也可以调节或任何角度。

▋ 控制电路图

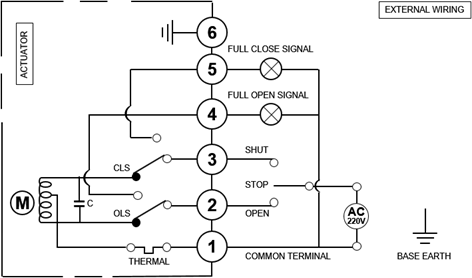

A型：开关型带有源灯指示信号

通过开关电路实现阀门开启和关闭操作，并输出一组指示阀门全开、全闭的有源位置信号。

接线说明：

1、端子1接电源零线；

2、电源相线与端子2接通时为“开”运行，至行程开关OLS动作止；

3、电源相线与端子3接通时为“关”运行，至行程开关CLS动作止；

4、电源相线与端子2接通时为“开”运行到位时，端子4所接“全开信号”指示灯亮；

5、电源相线与端子3接通时为“关”运行到位时，端子5所接“全关信号”指示灯亮。

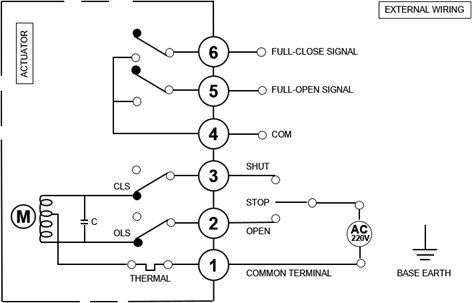

B型：开关型带无源触点信号反馈

通过开关电路实现阀门开启和关闭操作，并输出一组指示阀门全开、全闭的无源位置信号。

接线说明：

1、端子1接电源零线；

2、电源相线与端子2接通时为“开”运行，至行程开关OLS动作止；

3、电源相线与端子3接通时为“关”运行，至行程开关CLS动作止；

4、端子4为无源触点公共端；

5、“开”运行到位时，端子5输出“全开信号”；

6、“关”运行到位时，端子6输出“全关信号”。

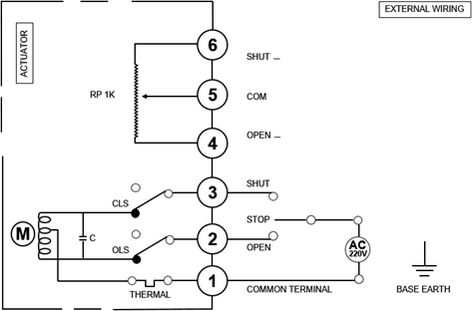

C型：开关型带开度信号（电位器电阻）反馈

通过开关电路实现阀门开启和关闭操作，并输出一组与开度位置相对应的电阻信号（1KΩ或500Ω）。

接线说明：

1、端子1接电源零线；

2、端子5为电位器动臂；

3、电源相线与端子2接通时为“开”运行，电源相线与端子3接通时为“关”运行；

4、端子4为电位器高端，“关”运行时，端子5和6之间的阻值随着阀门打开而增大；

5、端子6为电位器高端，“关”运行时，端子5和6之间的阻值随着阀门关闭而增大。

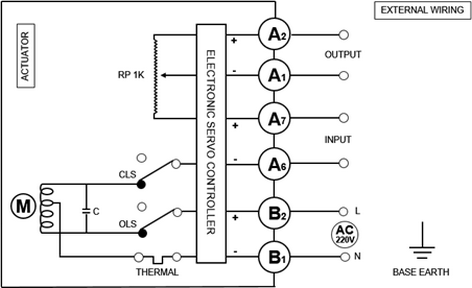

E型：智能调节型

内置智能阀门控制器可以接收4-20mA信号和0-10V电压等信号与PLC、DCS计算机等各种控制系统联动，调节精度达300：1，可瞬时停机，且经过1500V耐高压测试无漏电。

接线说明：

1、“电源”输入端的“N”接零线，“L”接相线；

2、“外控”端的“+”接输入信号的正极，“-”接输入信号的负极；

2、“反馈”端的“+”接输出信号的正极，“-”接输出信号的负极。

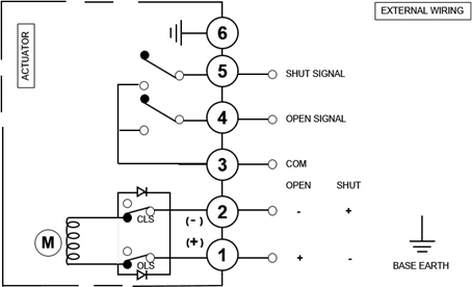

F型：直流开关型带无源触点信号反馈

通过切换外部直流电源的正负极性，实现阀门的“开”和“关”操作，同时输出一组指示阀门开关或全关的无源触点信号。

接线说明：

1、端子1接电源正极时，端子2接电源负极为“开”操作；

2、端子1接电源负极时，端子2接电源正极为“关”操作；

3、端子3为无源触点的公共端；

4、“开”运行到位时，端子4为“全开信号”；

5、“关”运行到位时，端子5为“全关信号”。

G型：AC380V三相交流带无源触点信号反馈

通过开关电路控制阀门开启和关闭操作，并输出一组指示阀门全开、全闭的无源触点信号。

接线说明：

1、端子1，2，3接三相交流电，通过外部倒相电路来实现电机的正反转；

2、端子4为外部控制电路的公共端；

3、端子5为“开”运行控制；

4、端子6为“关”运行控制；

5、端子7为无源触点公共端；

6、“开”运行到位时，端子8为“全开信号”；

7、“关”运行到位时，端子9为“全关信号”。
